Salut! Je suis fournisseur de flexibles hydrauliques spéciaux et je sais à quel point il est crucial d'installer correctement ces flexibles. Une installation appropriée garantit non seulement le fonctionnement efficace de vos systèmes hydrauliques, mais prolonge également la durée de vie des flexibles. Dans ce blog, je vais vous guider à travers les étapes pour installer correctement un tuyau hydraulique spécial.
Étape 1 : Préparation
Avant de commencer le processus d’installation, vous devez rassembler tous les outils et matériaux nécessaires. Vous aurez généralement besoin d'un coupe-tuyau, d'un outil d'ébavurage, d'une clé dynamométrique et, bien sûr, du tuyau hydraulique spécial et des raccords adaptés à votre application. Assurez-vous que le tuyau et les raccords sont propres et exempts de toute saleté, débris ou dommage.
Il est également important de mesurer avec précision la longueur du tuyau. Vous ne voulez pas que ce soit trop long ou trop court. Un tuyau trop long peut créer des courbures et des plis inutiles, ce qui peut restreindre le débit du liquide hydraulique et provoquer une usure prématurée. En revanche, un tuyau trop court peut exercer une pression excessive sur les raccords et les connexions.
Étape 2 : Couper le tuyau
Une fois que vous avez mesuré la longueur, il est temps de couper le tuyau. Utilisez un coupe-tuyau de haute qualité pour réaliser une coupe nette et droite. Évitez d'utiliser des outils de coupe émoussés ou inappropriés, car ils peuvent provoquer des coupes inégales, un effilochage ou endommager la structure interne du tuyau.
Après avoir coupé le tuyau, utilisez un outil d'ébavurage pour éliminer les arêtes vives ou les bavures de l'extrémité coupée. Les arêtes vives peuvent endommager les joints toriques et les joints des raccords, entraînant des fuites.
Étape 3 : Sélection des bons raccords

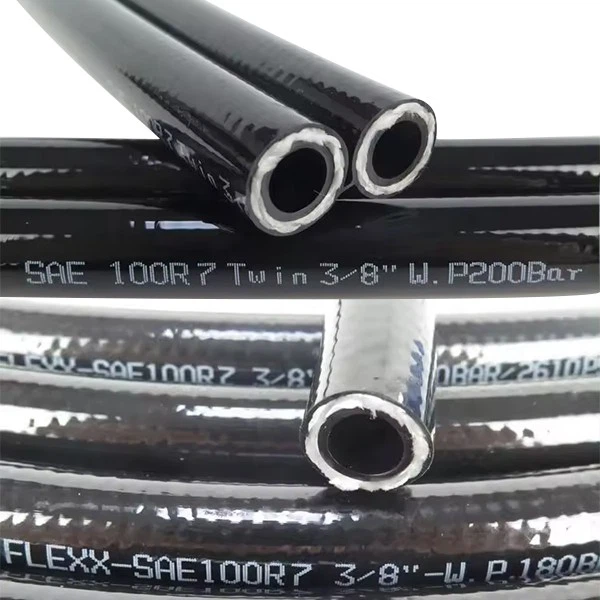

Choisir les bons raccords est essentiel. Les raccords doivent être compatibles avec le type de tuyau hydraulique que vous utilisez. Par exemple, nous proposonsTuyau thermoplastique Sae100 R8etTuyau thermoplastique Sae100 R7, chacun nécessitant des aménagements spécifiques.
Tenez compte de facteurs tels que la taille, le type de filetage et la pression nominale des raccords. La taille du raccord doit correspondre au diamètre extérieur du tuyau et le type de filetage doit être compatible avec l'équipement auquel vous vous connectez. La pression nominale des raccords doit être égale ou supérieure à la pression maximale du système hydraulique.
Étape 4 : Fixation des raccords
Il existe différentes méthodes pour fixer les raccords au tuyau, selon le type de tuyau et de raccord. Pour certains tuyaux, vous pouvez utiliser une machine à sertir. Le processus de sertissage consiste à appliquer une pression sur le raccord pour le fixer sur le tuyau. Assurez-vous de suivre les instructions du fabricant lorsque vous utilisez une machine à sertir. Réglez le diamètre de sertissage correct en fonction des spécifications du tuyau et du raccord.
Pour les autres types de tuyaux, vous pouvez utiliser un système de raccords réutilisables. Ces raccords peuvent être installés sans avoir recours à une machine à sertir. Cependant, vous devez toujours vous assurer que le raccord est correctement serré. Utilisez une clé dynamométrique pour appliquer le couple correct. Un serrage excessif peut endommager le raccord ou le tuyau, tandis qu'un serrage insuffisant peut entraîner des fuites.
Étape 5 : Inspection de l'installation
Après avoir fixé les raccords, effectuez une inspection approfondie de l’ensemble de l’installation. Vérifiez tout signe de dommage, tel que des coupures, des abrasions ou des plis dans le tuyau. Assurez-vous que les raccords sont correctement installés et serrés.
Inspectez les connexions pour déceler toute fuite visible. Vous pouvez effectuer un simple test de pression pour vérifier les fuites. Appliquez une petite quantité de pression sur le système hydraulique et recherchez tout signe de liquide s'écoulant des connexions.
Étape 6 : Montage du tuyau
Une fois que vous êtes satisfait de l'installation et de l'inspection, il est temps de monter le tuyau dans le système hydraulique. Acheminez le tuyau avec précaution pour éviter les coudes brusques ou tout contact avec des arêtes vives ou des pièces mobiles. Utilisez des colliers de serrage ou des supports pour fixer le tuyau en place.
Assurez-vous que le tuyau a suffisamment de flexibilité pour s'adapter au mouvement de l'équipement sans être trop étiré ou compressé. Un tuyau bien acheminé et monté sera moins susceptible de subir une usure prématurée.
Étape 7 : Vérifications finales
Avant de mettre le système hydraulique en service, effectuez une dernière vérification. Assurez-vous que toutes les vannes sont dans la bonne position et que le niveau de liquide hydraulique est approprié.
Démarrez le système lentement et surveillez les performances. Soyez attentif à tout bruit inhabituel, tel qu'un cliquetis ou un sifflement, qui pourrait indiquer un problème avec l'installation du tuyau. Vérifiez les manomètres pour vous assurer que le système fonctionne dans la plage normale.
Erreurs courantes à éviter
- Utiliser les mauvais raccords: Comme mentionné précédemment, l'utilisation de raccords incompatibles peut entraîner des fuites et des pannes du système. Toujours vérifier les spécifications du tuyau et des raccords.
- Mauvaise coupe et ébavurage: Une coupe salissante ou des bords non ébavurés peuvent causer des problèmes sur toute la ligne. Prenez le temps de faire une coupe nette et de retirer les arêtes vives.
- Sertissage ou serrage incorrect: Que vous utilisiez une machine à sertir ou un système de raccords réutilisables, appliquer une pression ou un couple incorrect peut être un problème majeur. Suivez attentivement les directives du fabricant.
- Routage incorrect: L'acheminement du tuyau d'une manière qui provoque des courbures excessives ou un contact avec d'autres composants peut réduire la durée de vie du tuyau et affecter les performances du système.
En conclusion, l'installation correcte d'un tuyau hydraulique spécial est un processus en plusieurs étapes qui nécessite une attention particulière aux détails. En suivant ces étapes et en évitant les erreurs courantes, vous pouvez garantir que votre système hydraulique fonctionne de manière fluide et efficace.
Si vous êtes à la recherche de flexibles hydrauliques spéciaux de haute qualité ou si vous avez des questions sur l'installation, n'hésitez pas à nous contacter. Je suis là pour vous aider avec vos besoins en matière d'approvisionnement et m'assurer que vous obtenez les meilleurs produits pour vos applications.
